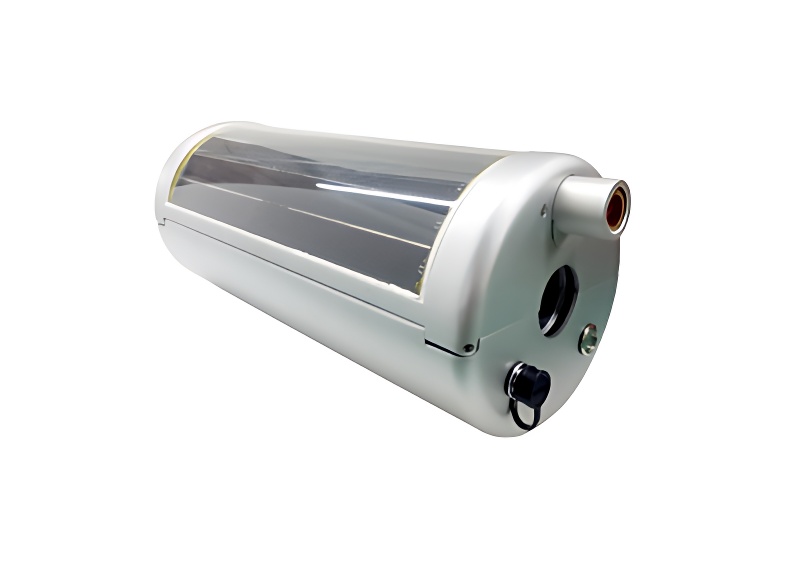

输电线路覆冰在线监测装置-观冰精灵
产品名称：输电线路覆冰在线监测装置-观冰精灵
产品型号：TLKS-PMG-FB500
产品类别：输电线路在线监测系列
一，产品概述
观冰精灵是一种用于输电线路的在线监测装置，主要用于监测和预警线路上的覆冰情况。该装置具备可视化监测、气象监测、导线温度等多种功能，采用高效交流感应取电技术和太阳能混供电方式，同时对于安装在直流线路设备，我司另配置了一个可充电的电源箱并配置48W太阳能板，确保全天候持续监测冰情。
二，产品功能
◆实时监测：24 小时不间断采集覆冰图像、气象数据及导线状态，支持实时远程浏览。
◆历史记录：记录线路上的历史覆冰情况，能够循环存储30天以上的采集量数据、状态量数据。
◆预警报警：根据设定的预警阈值，当覆冰情况达到危险程度时，自动发出警报，提醒操作人员采取相应措施。
◆远程监控：运维人员可以在远程监控中心对线路上的覆冰情况进行实时浏览和判断，提高监测效率。
◆安装便捷：装置体积小巧，易于安装，可直接安装在输电线路导线上，节省安装时间和成本。
◆可靠供电：采用高效交流感应取电技术和太阳能混供电方式，确保在恶劣天气下仍能稳定供电（直流线路另配电源箱）。

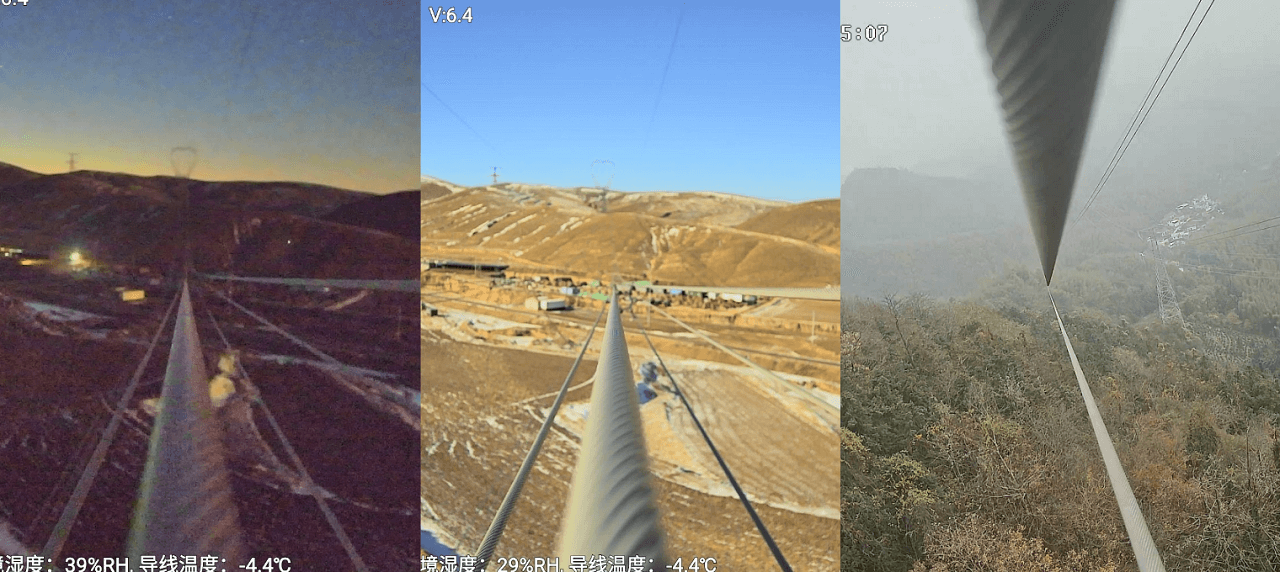

◆可视化监测： 采用工业级夜视摄像机采集高清线路图像视频，夜晚同样可以拍摄出清晰的导线状态。
◆AI 覆冰分析：内置AI覆冰图像识别算法，对图像进行AI覆冰厚度分析，识别最大等值覆冰厚度可达50mm。
◆气象参数：通过微气象传感器实时监测温度、湿度、风速、降雨量等气象参数，为覆冰预警提供数据支持。
◆无线通信：支持4G无线通信?？?，实现独立传输，可根据实际需求在不同线路不同相线进行灵活配置。
◆预警功能：根据设定的预警阈值，当覆冰厚度超出安全范围时，自动发出警报，提醒操作人员及时处理。
◆导线温度监测：能够实时监测导线温度，监测范围-40℃～+120℃；±1℃
◆导线电流监测：0~1000A
三，技术参数
型号
|
LKS-PMG-FB500
|
|
技术指标
|
取电方式：交流感应取能技术 + 太阳能；
|
拍照周期：可设置最快1张/5分钟；
|
线路适应范围：10kV~1000kV;
|
图片通迅协议：国网I1；
|
交流电流范围：20~1000A（若为直流线路忽略该项参数）；
|
定位：北斗定位;
|
启动电流：<20A（若为直流线路忽略该项参数）；
|
报警方式：图片上传；
|
最大交流感应功率：≥15W（若为直流线路忽略该项参数）；
|
待机功耗：<0.5W;
|
环境湿度测量范围：0～100%RH;
|
备用电池：3.7V/18AH（聚合物电池）；
|
外壳形态：采用曲面设计，铝合金外壳，防电晕设计；
|
防护等级：IP66;
|
安装方式：装置和导线通过硅橡胶压紧紧固；
|
工作环境：-20℃～+60℃；1%～100%RH;
|
摄像头：>200W 0.01Lux带红外；
|
尺寸：外径：142mm，长度：342mm。
|
四、工程案例：
