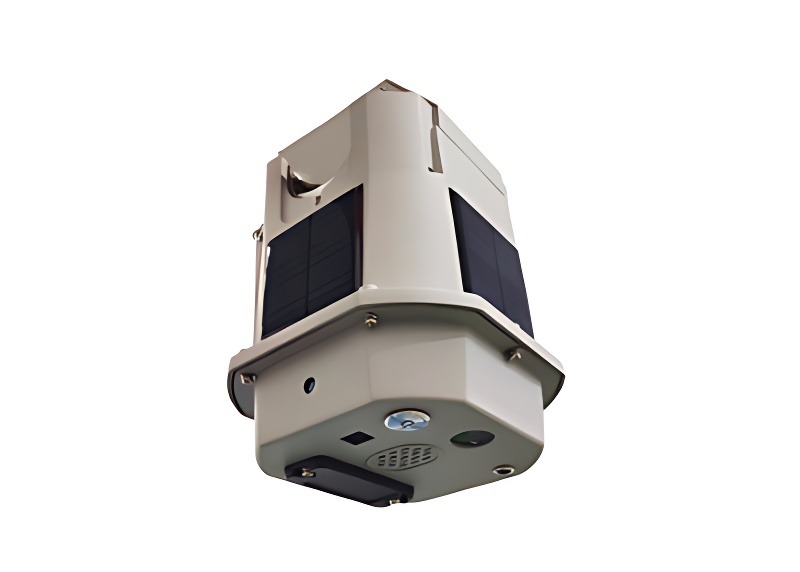

配电一体化图像监控装置
产品名称：配电一体化图像监控装置
产品型号：TLKS-PMG-PV550
产品类别：输电线路在线监测系列
一，工作原理
配电一体化图像监控装置通过电磁感应CT提供稳定的电源，安装于配网线路合适位置，对现场进行实时图像监拍，将图像经过邻域均值滤波降噪，自适应阈值的图像分割，基于LoG算子的输电线边缘轮廓检测，对有无外破入侵边界轮廓坐标的差异化提取等流程完成目标检测，并将数据数字化压缩后，通过GPRS/GSM通信网络传输至监控中心。
二，产品功能
◆供电灵活，交流采用CT取电+蓄电池供电，直流采用太阳能板+蓄电池供电，适应各种天气和线路条件；
◆高度集成化，采用前后下三个1600万像素高清相机对现场环境监拍，采用AI识别和超声波检测双重手段实现线路入侵侦测，可识别施工机械、大型车辆及易悬浮物、烟雾和鸟类等高风险隐患。触发预警后，通过抓拍上传通知平台，通过声光报警和喊话对现场侵入进行驱离。同时还具备环境温度、湿度、气压参数监测功能；
◆具备远程指令功能设置，修改采集频率、采集时间间隔、时间查询/设置、数据请求、复位等；
◆具备远程监控功能，运维人员可以在远程监控中心对线路环境进行实时浏览和判断，提高监测效率；
◆内置4G?？椋弑溉üδ?，可将监测数据实时无线同步至后台监测中心；
◆支持定制文字语言喊话；
◆预设Lora?？椋衫┱苟嘀执衅鹘尤耄?/span>
◆具备对装置自身工作状态包括采集、存储、处理、通信等的管理与自检测功能，当判断装置出现运行故障时，能启动相应措施恢复装置的正常运行状态；
◆具备身份认证、远程更新程序的功能，具备完善的更新机制与方式；
◆安装方便，可非接触式直接安装在线路导线上，支持带电安装。
三，技术参数
型号
|
TLKS-PMG-PV500
|
|
技术指标
|
高清相机:像素≥1600W，数量三个（前后下）
|
告警指示灯:支持
|
拍照周期:可设置最快1张/5分钟
|
支持自定义喊话:麦克风?？?
|
图片通讯协议:默认国网I1
|
超声波?？?支持外破识别
|
通讯方式：4G全网通
|
供电方式：交流感应取能技术，直流太阳能
|
报警方式：图片上传、声光报警、现场喊话
|
线路适应范围：10kV~35kV
|
三要素微气象模块：温度、湿度、气压数据测量
|
交流电流范围：10～400A（若为直流线路忽略该项参数）
|
无线通讯：支持Lora通讯
|
待机时间：5天
|
定位功能：支持北斗定位
|
工作环境：-20℃~+60℃，1%~100%RH
|
尺寸：外径：142mm，长度：205mm
|
重量：2.4Kg
|
